4 høje smalle bånd valseværker vendbare

GRM-S 4 høje smalbåndsvalseværker, der er reversible fra GRM Valseværksfabrikken, er designet tilpræcisionsrulning af smalle bånd under 140 mm bredde. Udstyret med en reversibel rullestruktur, PLC, berøringsskærm og servokontrolsystem, muliggør møllen multi-pass valsning af spaltebåndsmaterialer med fremragende tykkelsesnøjagtighed, strimmelplanhed og kantkvalitet. Det er en ideel løsning til applikationer af høj værdi, der kræver både præcision og produktionsfleksibilitet.

Send forespørgsel

Produkt beskrivelse

GRM enkeltstående vendemøller er velegnede til præcisionsvalsning af forskellige materialer, herunder siliciumstål, rustfrit stål, aluminiumslegeringer og titanlegeringer. Den reversible rulletilstand tillader fleksibel pasplanlægning i henhold til materialeegenskaber og måltykkelse.

Med et kompakt layout og et højt omkostnings-ydelsesforhold er møllen især velegnet til små til mellemstore batchproduktioner, R&D-applikationer og multi-specifikationsbehandling.

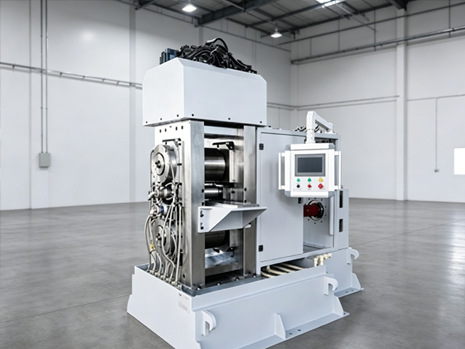

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Anvendelige materialer

Sølv- og sølvlegeringsstrimler

Aluminiumslegeringslister

Aluminiumsbaserede beklædte lister

Strimler i rustfrit stål

Silicium stålbånd

Titanium legering og titanium beklædte strimler

Konfiguration

Én modtageplatform ved både ind- og udgangssider

4-høj reverserende valseværks hovedenhed

Uafhængigt drevne øvre og nedre ruller til asynkron rulning

PLC + HMI + Servo integreret styresystem

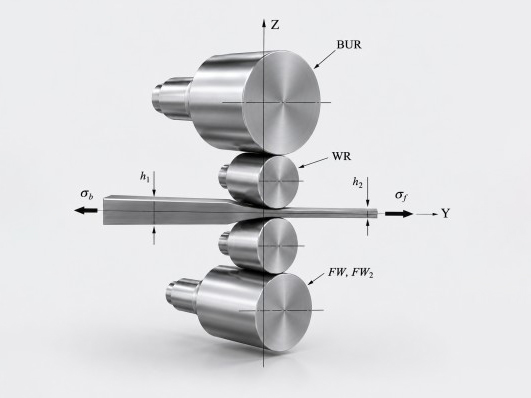

Silver alloy and titanium strip rolling on narrow strip mill

Tekniske data

Standtype	4-høj enkeltstående vendemølle
Indgangstykkelse	0,5 – 10 mm
Udgangstykkelse	0,2 – 0,8 mm
Strimmelbredde	100 – 140 mm
Tykkelsestolerance	±0,015 mm
Smøring af lejer	Automatisk oliesmøring med lukket kredsløb
Backup-rullens diameter	Φ300 × 200 mm
Arbejdsrullediameter	Φ120 × 200 mm
Design hastighed	0 – 0,4 m/s
Rullende kraft	≥ 80 T

Fordele

Vendbart rullende design

Fleksibel gennemløbskontrol til forskellige materialer og tykkelsesområder.

Høj præcision kontrol

De 4 høje smalbåndsvalseværker, der er reversible, er udstyret med fuld servodrev og PLC-kontrolsystem, der opnår tykkelsesnøjagtighed op til ±0,015 mm.

Kompakt Mølle Stand Design

Enkelt stativ layout med lille fodaftryk, ideel til små og mellemstore batchproduktioner med flere produktspecifikationer.

Valgmuligheder

Elektromagnetisk rullevarmesystem (150–250°C)

Gør det muligt at skifte mellem koldvalsning og varmvalsning.

4-høj til 2-høj konverteringsstruktur

Reserveret til fremtidig procesudvidelse og varmvalsning.

FAQ

Q1: Hvad er den maksimale strimmelbredde?

GRM: Den maksimale båndbredde er 140 mm, designet til præcisionsrulning af smalle bånd.

Q2: Kan møllen behandle rustfrit stål og siliciumstål?

GRM: Ja. Vores 4 høje smalle båndvalseværker vendbare er særligt velegnede til vanskelige at valse materialer som rustfrit stål og siliciumstål.

Q3: Kan møllen arbejde med udglødning eller bejdselinjer?

GRM: Ja. GRM kan levere integrerede løsninger, herunder annealing linjer, bejdsesystemer og coil håndteringsudstyr.

GRM har specialiseret sig i præcisionsvalsningsløsninger for smalle bånd, der leverer udstyr med høj nøjagtighed, pålidelighed og omkostningseffektivitet. Udover enkeltstands-vendende møller tilbyder vi også kompakte multi-stand valseværker, kontinuerlige valselinjer og tilpassede metalbearbejdningssystemer.
Kontakt os i dag for en skræddersyet rulleløsning til dine materiale- og produktionskrav.
