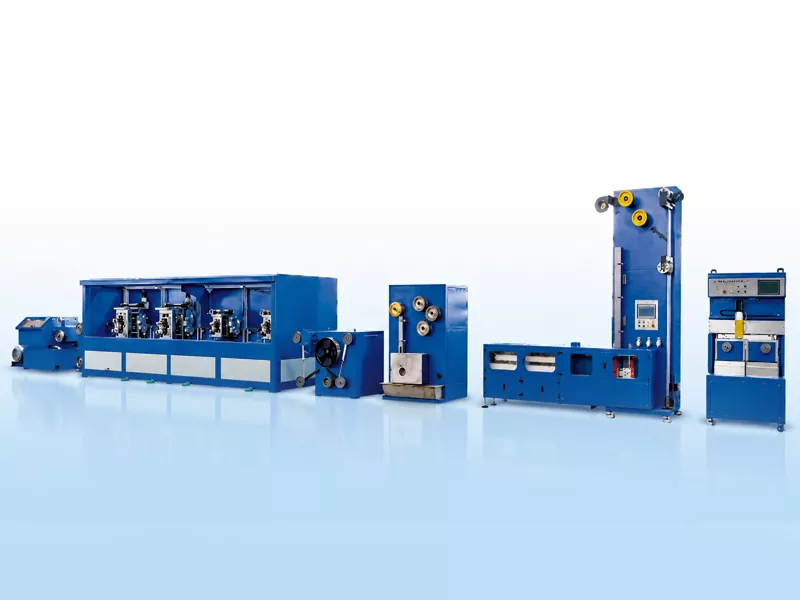

Produktionslinje for PV-skinnebånd

GRM PV-skinnebåndsproduktionslinje er designet til kontinuerligt at behandle TU1 iltfri kobberrundtråd til højpræcisions tinbelagt fladt ledende bånd. Linjen er velegnet til produktion af PV-sammenkoblingsbånd, samleskinnebånd og reflekterende samleskinnebånd.
Den komplette linje integrerer trådtrækning, præcisionsvalsning, kontinuerlig udglødning, fluxbehandling, varmdyppet tinbelægning og automatisk optagning. Det hjælper producenter af PV-bånd med at kontrollere bredde og tykkelsesnøjagtighed, tinbelægningskvalitet, strimlens rethed og viklingskonsistens.
GRM-skinnebåndets produktionslinje er ca. 26 m lang og 3 m bred med en samlet linjevægt på ca. 14 tons. Designhastigheden kan nå op til 150 m/min, afhængig af kobbertrådsstørrelse, færdige bånddimensioner, fortinningshastighed og optagningsmetode. Under typiske produktionsforhold kan den månedlige produktion nå op på cirka 60-80 tons.

Send forespørgsel

Produkt beskrivelse

Fra kobbertråd til færdigt skinnebånd

PV-skinnebåndets produktionslinje bruger hovedsageligt kobbertråd som råmateriale. Tråden trækkes først til den nødvendige diameter til rulning og formes derefter til fladt bånd gennem multi-stand præcisionsrulning. Efter valsning passerer kobberstrimlen gennem kontinuerlig udglødning for at justere dens mekaniske egenskaber, efterfulgt af fluxbehandling og varmdyppet tinbelægning. Til sidst vikles det færdige bånd af det automatiske optagningssystem på spoler eller pandekagespoler.

Tegnemaskine

Kobbertråden trækkes gennem matricer til en diameter på 2,6-3,0 mm, klar til rulning.

4 rullestativ

Den runde kobbertråd rulles til fladt bånd med kontrolleret bredde og tykkelsesnøjagtighed.

Udglødning

Kortslutningsudglødning bruges med beskyttelse mod inert gas og cirkulerende vandkøling for at forbedre kobberbåndets mekaniske egenskaber.

Tin Belægning

Der anvendes varmdyppet tinbelægning. Luftknive styrer bliklagets tykkelse, og køleventilatorer hjælper med at stabilisere overfladekvaliteten. Enkeltsidet tinbelægningstykkelse: 0,01-0,025 mm.

Automatisk Coil Change

Valgfrie funktioner omfatter servotraversering, automatisk spoleskift, automatisk skæring og automatisk taping.

Præcisionsoptagning

Spoleoprulning: op til 30 kg.

Pandekagevikling: valgfri 1-2 kg.

R&D og patenter

Siden 2015 har GRM fortsat udviklet produktionsudstyr til PV-sammenkoblingsbånd og samleskinnebånd. Virksomheden har opnået flere tekniske patenter relateret til præcisionsvalsning, produktionslinjeintegration og fremstillingsprocesser for PV-bånd.

GRM-patenterede teknologier til PV-båndfremstillingsudstyr

Nøglefunktioner

Kontinuerlig produktion fra kobbertråd input til færdig tin-coated samleskinne bånd output.
Forbedret dimensionel konsistens, belægningsensartethed og viklingskvalitet.
Spændingskoordinering og automatisk optagning hjælper med at reducere produktionsafbrydelser og manuel indgriben.
Understøtter produktion af både standard skinnebånd og reflekterende samleskinnebånd til forskellige PV-modulmaterialekrav.
Giver producenter af PV-bånd en integreret produktionsløsning med fokus på proceskontrol, produktkonsistens og produktionseffektivitet.

Ofte stillede spørgsmål

1.Hvad er størrelsesområdet for det færdige produkt?

Færdig bredde: 3-8 mm.

Færdig tykkelse: 0,2-0,4 mm.

2.Hvad er tolerance- og mekaniske egenskabsintervaller?

Breddetolerance: ±0,085 mm.

Tykkelsestolerance: ±0,01 mm.

Trækstyrke: ≥260 MPa.

Flydespænding: 90-130 MPa.

3.Hvilken tinbelægningsmetode bruges?

Linjen bruger hot-dip tinbelægning, med fuld dækning rundt om båndet, inklusive begge sidekanter.

4.Hvordan måles produktbredde og tykkelse?

Det fjerde stativ på det fire-stands valseværk er udstyret med to lasermålesystemer, et til breddemåling og et til tykkelsesmåling. Måledataene kan vises på HMI'et.

5.Hvilke materialer kan bearbejdes?

PV-skinnebåndets produktionslinje er hovedsageligt designet til TU1 iltfri kobbertråd. Tilpassede konfigurationer kan leveres i henhold til forskellige kobberlegeringer, produktdimensioner og specielle båndkrav.
