Rektangulær Wire Micro Rolling Unit

GRM Rectangular Wire Micro Rolling Unit er designet til præcisionsvalsning af fin rund metaltråd til højnøjagtig rektangulær wire gennem kontinuerlig multi-pass koldvalsning.
Systemet er udviklet til fremstilling af fine rektangulære tråde til miniature spoler, præcisionsviklingsledere, medicinske guidewire fladtrådskomponenter, sensorledende elementer og andre mikroprofilerede metalliske dele, der kræver stabile dimensioner og ren overfladetilstand.
Som en specialiseret producent af præcisionsvalseudstyr leverer GRM tilpassede mikrovalseløsninger til kobbertråd, legeretråd og andre fine metalliske materialer i henhold til forskellige produktionskrav.

Send forespørgsel

Produkt beskrivelse

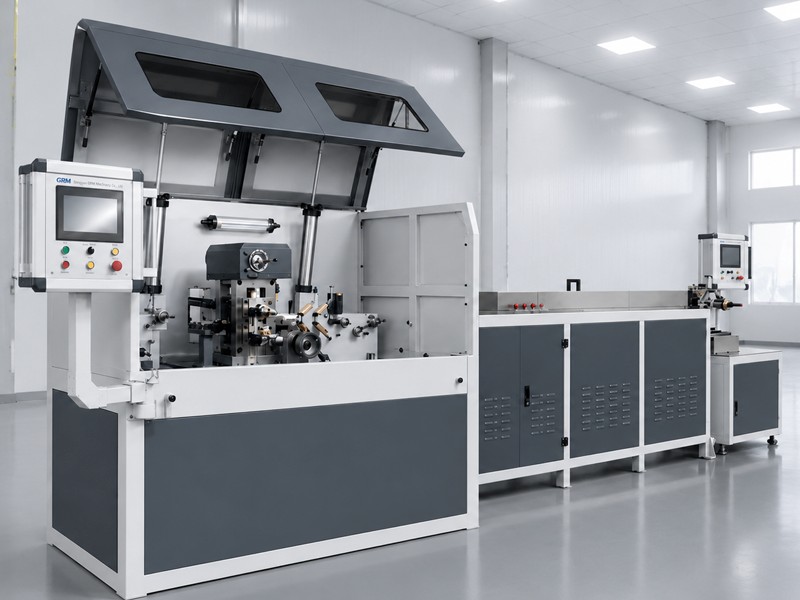

GRM Micro Rolling Unit er designet til kontinuerlig konvertering af fine runde tråde tilpræcisions rektangulær trådmed snævert tykkelsesområde og højt forhold mellem bredde og tykkelse.

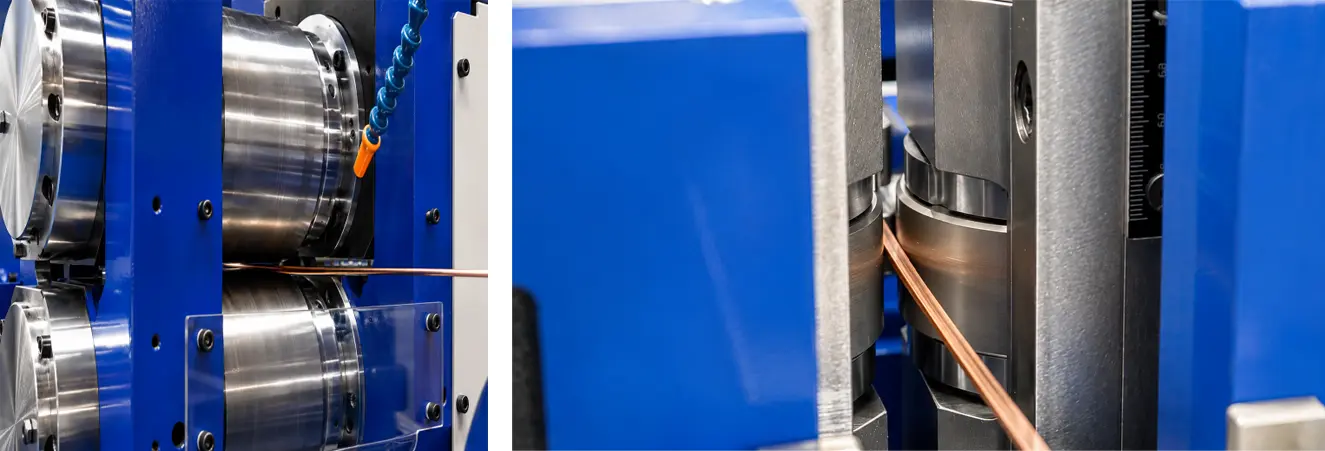

Produktionsprocessen integrerer aktiv pay-off, multi-pass rullende deformation, spændingssynkronisering, inline dimensionsinspektion, valgfrit rengøringssystem og præcisionsspolevikling i én kontinuerlig produktionssekvens.

Sammenlignet med konventionelt stort valseudstyr er mikrovalsesystemet specielt udviklet til små ledere, hvor dimensionel repeterbarhed, reduktionsstabilitet og overfladekvalitet direkte påvirker nedstrøms formning, vikling og montageprocesser.

Produktionsevne

Udstyret er velegnet til fremstilling af ultrafine rektangulære ledninger og mikroflade ledere med streng tolerancekontrol til præcisionsapplikationer af høj værdi.

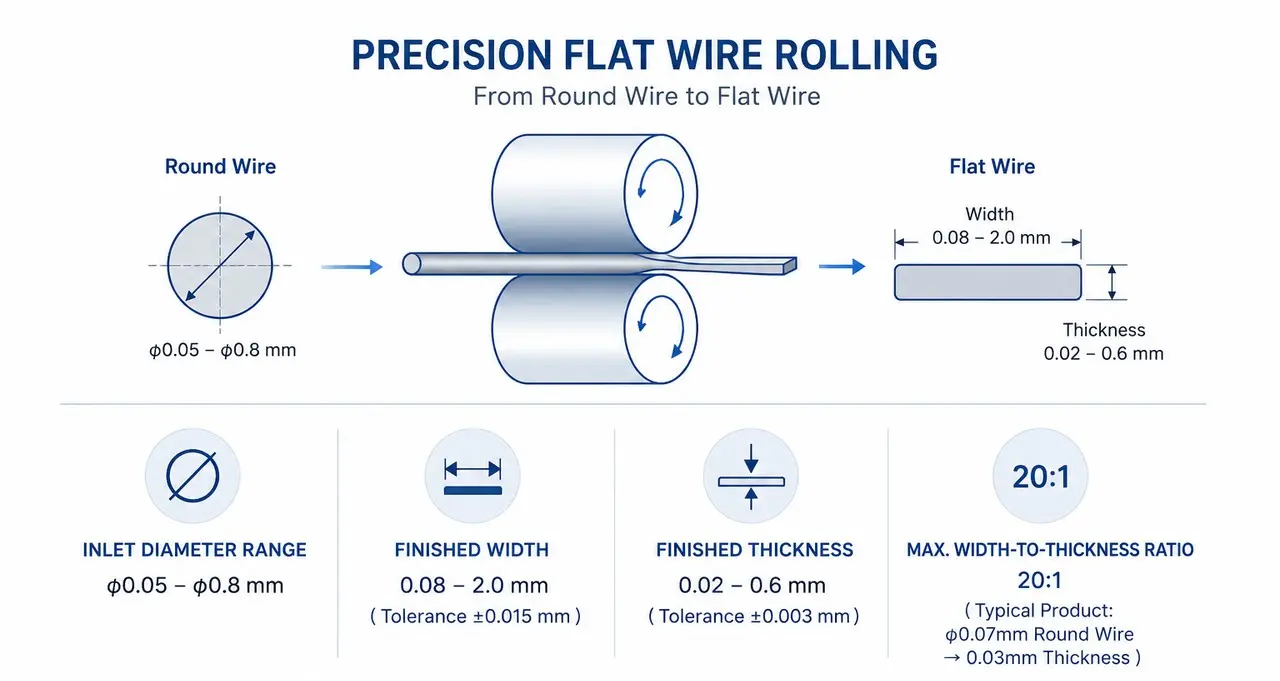

Tekniske parametre

Teknisk vare	Specifikation / tilgængelige data
Indgangstråddiameter	0,05-0,8 mm
Færdig bredde	0,08-2,0 mm
Færdig tykkelse	0,02-0,6 mm
Maksimal bredde/tykkelse-forhold	20:1.
Mekanisk design maksimal hastighed	200 m/min.
Køling & smøring	Spray køling med filtrering cirkulationssystem
Kontrolsystem	HMI-betjeningsinterface med produktionsovervågning i realtid
Maskinkonfiguration	Tilpasset efter projektets krav

Standard produktionsflow

Aktiv udbetaling

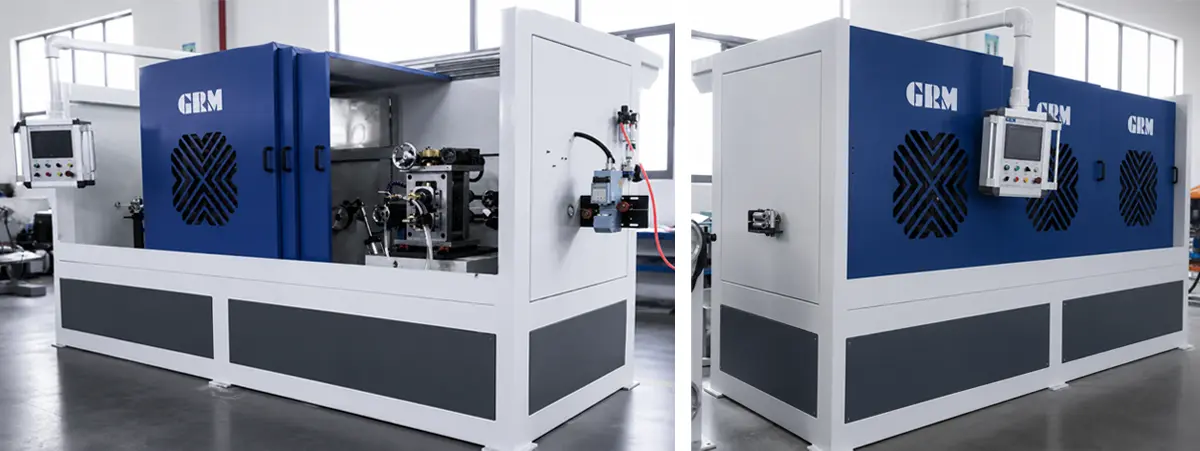

GRM160 valseværk
Danser efter valseværk
Inline inspektion
GRM90 valseværk
Inline rengøring + tørring (valgfrit)

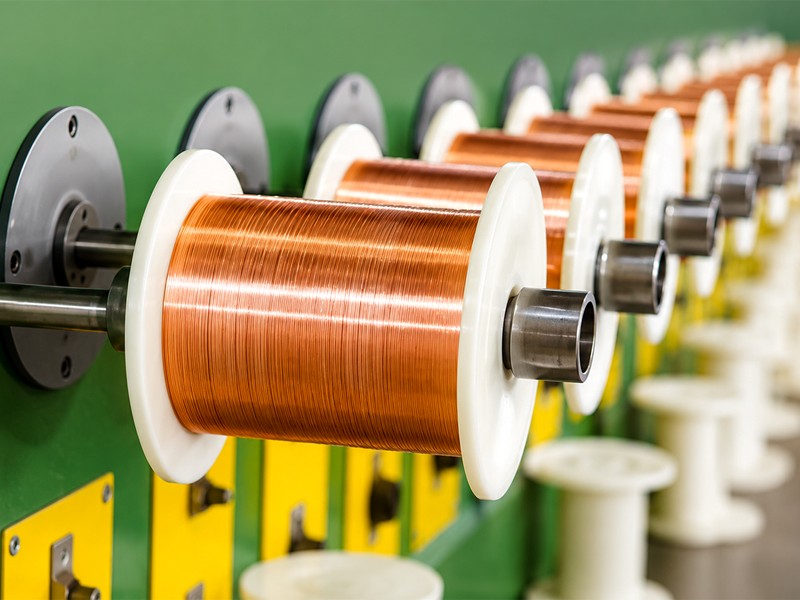

Spooler

Intelligent kontrolsystem

Centraliseret HMI-betjeningssystem til komplet linjestyring
Realtidsovervågning af rullehastighed, spænding og produktionsstatus
Hurtig justeringsadgang til rullende parameterkorrektion
Visuel visning af komplet produktionsprocessekvens

Ansøgninger

Den rektangulære wire-mikrorullende enhed er meget udbredt i industrier, der kræver højpræcision fine rektangulære ledere.

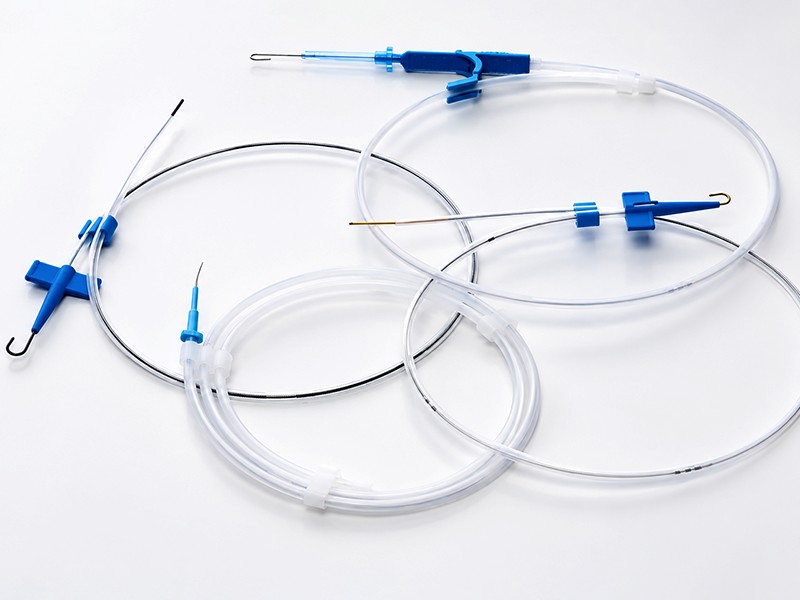

Medicinsk guidewire flad wire

Miniature transformatorviklingsledere

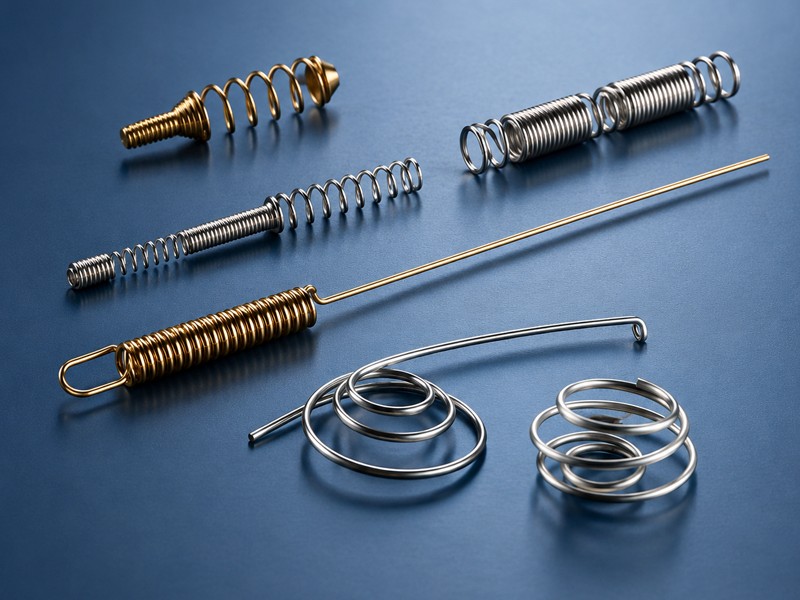

Præcis ledende fjederkomponenter

Sensor ledende elementer

Højværdi legeringslederproduktion

FAQ for indkøbs- og ingeniørteams

Spørgsmål	Svar
Hvilket materiale kan maskinen bearbejde?	Den medfølgende kilde nævner specifikt kobber, rund trukket tråd. Andre materialer bør gennemgås efter kvalitet, hårdhed og reduktionsplan.
Kan linjen tilpasses?	Ja. GRM kan tilpasse linjelayout, inspektionspunkter, optagelsesspecifikationer og hjælpesystemer efter at have modtaget det ønskede produktsortiment.
Hvilke oplysninger kræves for tilbud?	Materiale, inputtrådsdiameter, færdig bredde/tykkelse, tolerance, produktionshastighed, spoletype, tilgængelig gulvplads og påkrævede standarder.
Inkluderer linjen inline rengøring?	Ja, den beskrevne proces inkluderer inline rengøring, tørring og sprøjtevæskefiltrering.
Kan GRM levere en nøglefærdig løsning?	Ja. GRM kan levere en tilpasset produktionslinje, teknisk forslag, levering, installationsvejledning, idriftsættelse og træningssupport.
Hvilke parametre skal stadig bekræftes?	Rullekraft, installeret effekt, linjedimensioner, udstyrsvægt, endelige standardversioner, leveringstid og acceptprocedure.
