Integreret tegne- og rullelinje til præcisionskobberfladtråd

GRM integreret tegne- og rullelinje kombinerer trådtrækning, præcisionsvalsning, onlinemåling og automatisk optagning i én kontinuerlig produktionsproces. Systemet er designet til fremstilling af flad kobbertråd med høj præcision, der bruges i magnettråd, transformerleder, CTC-leder og EV-motorapplikationer.

GRM integreret fladtrådsproduktionslinje er designet til kontinuerligforarbejdning af kobbertråd til præcisionsflade lederemed streng dimensionel tolerance og fremragende overfladekvalitet.

Ved at integrere tegne- og valseprocesser i ét produktionssystem forbedrer linjen produktionseffektiviteten markant, mens den reducerer manuel håndtering og opretholder stabil produktkonsistens gennem lange produktionscyklusser.

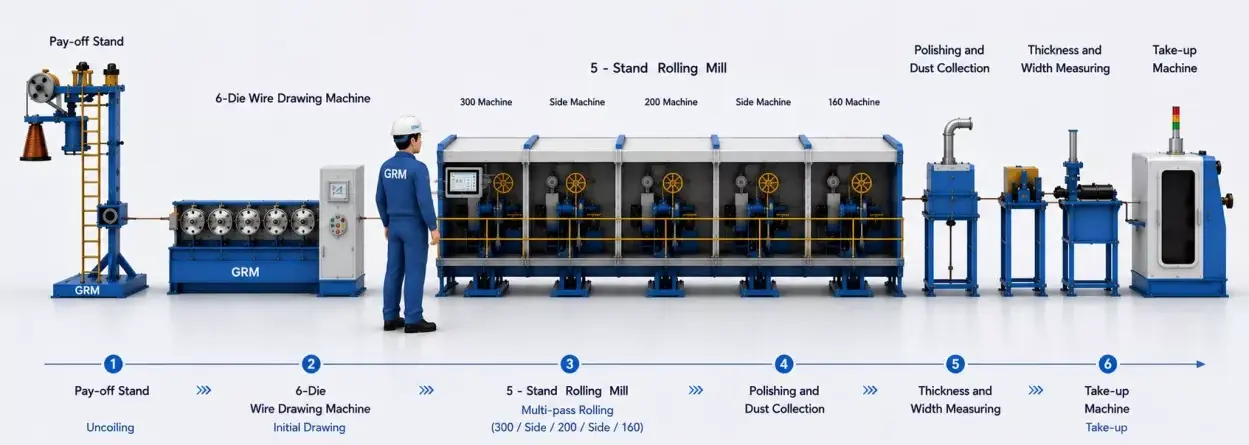

Fleksibelt og effektivt design

Lodret spole udbetalingsstativ: 1 sæt

DLF6D/500 Six dies tegnemaskine: 1 sæt

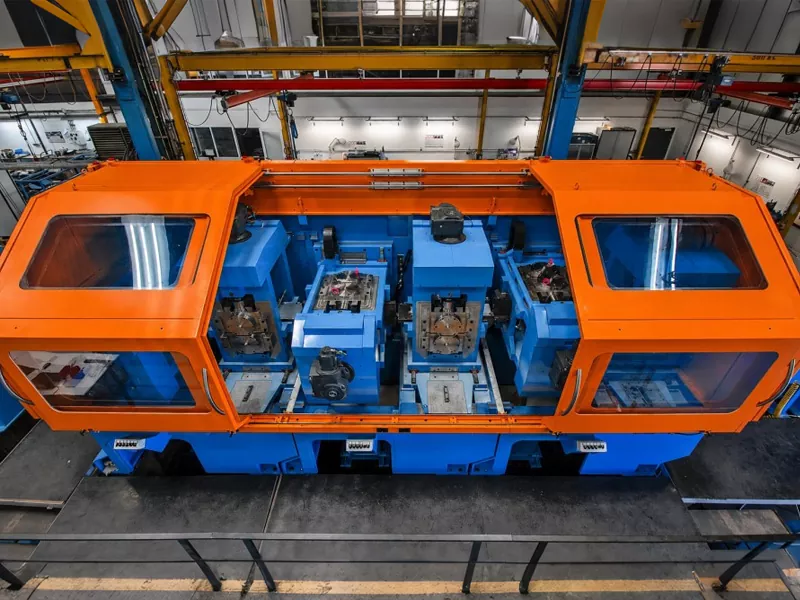

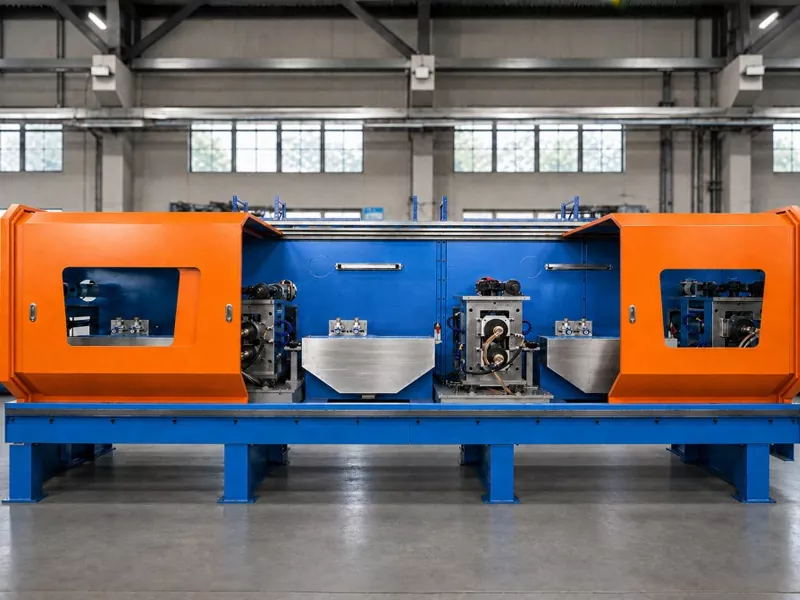

Præcisionsvalseværk med to ruller: 3 sæt

Sidevalseværk: 2 sæt

Online polerings- og støvopsamlingsanordning: 1 sæt

Online tykkelse og bredde måleenhed: 1 sæt

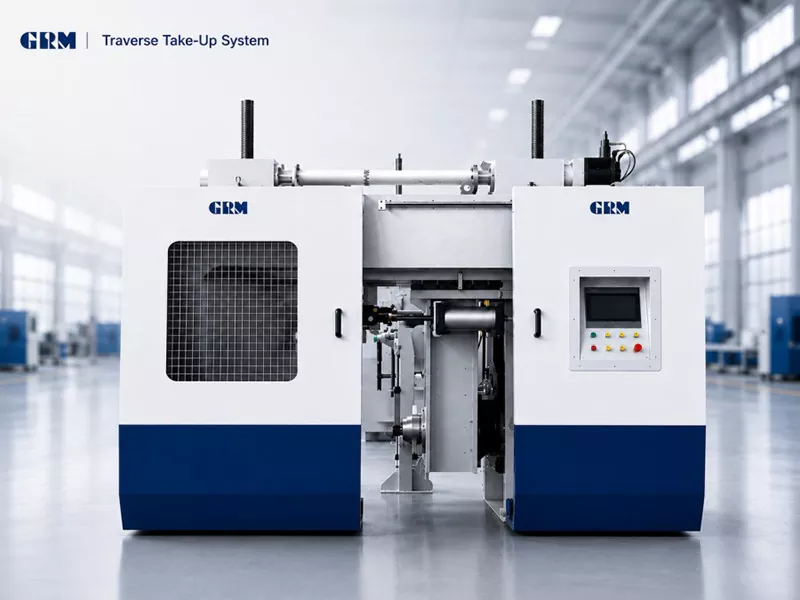

Tværgående opsamlingsmaskine: 1 sæt

Komplet linje til produktion af kobbertråd

Den integrerede tegne- og rullelinje til præcisionskobberfladtråd er designet til at kræve højdimensionel præcision i produktion af elektriske ledere. Med en maksimal hastighed på 400 m/min er den velegnet til storstilet kontinuerlig fremstilling af kobber fladtråd.

Sammenlignet med konventionelle selvstændige valseprocesser eliminerer den integrerede linje mellemliggende materialehåndtering og sikrer overlegen dimensionel konsistens gennem hele produktionsforløbet.

* Produktionslinjeprocessen kan tilpasses i henhold til kundens produktdimensioner

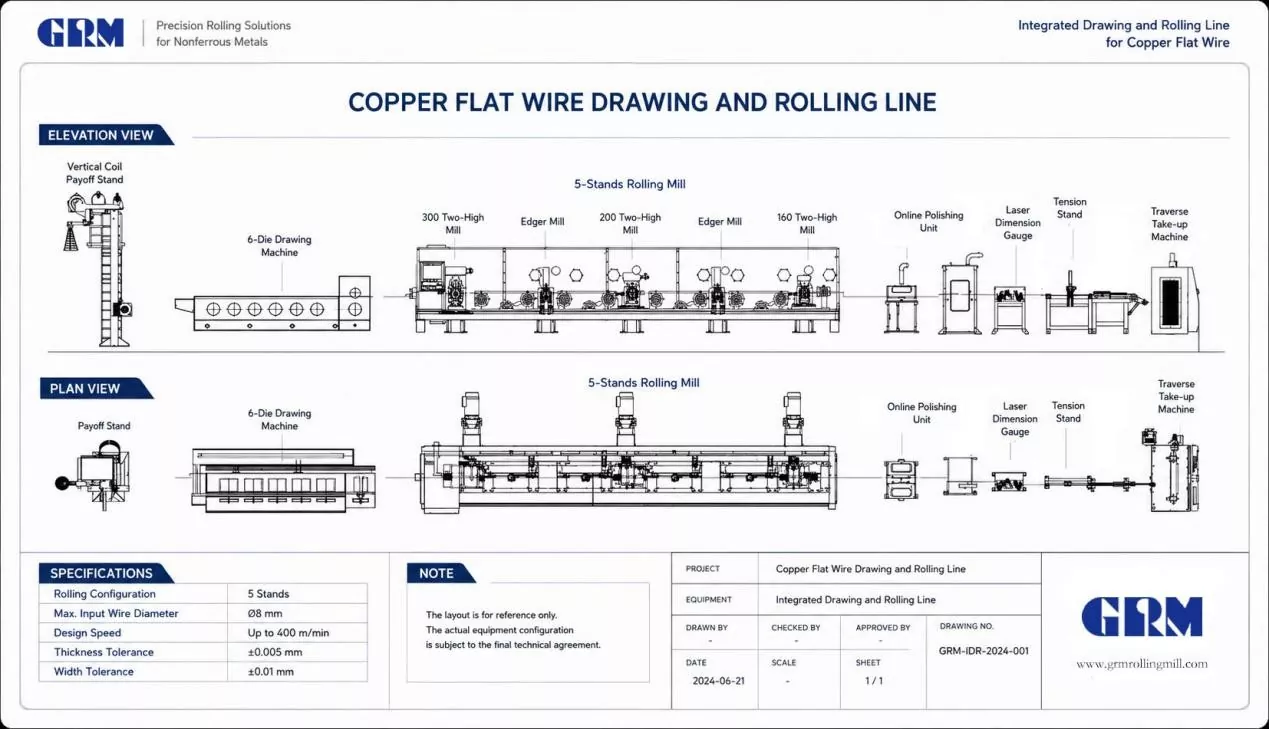

TEKNISKE SPECIFIKATIONER

Typiske applikationer

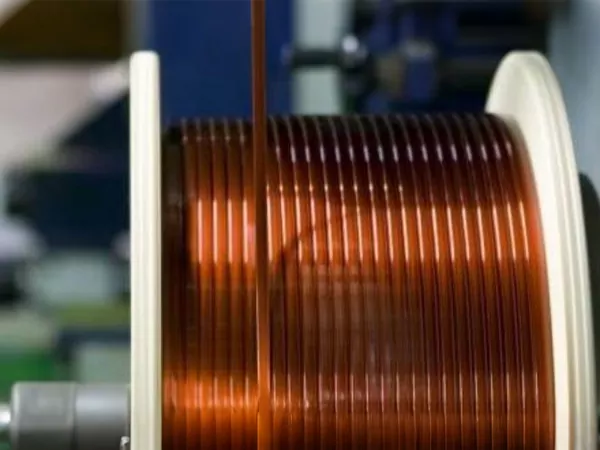

Emaljeret rektangulær magnettråd

CTC Continuously Transponed Conductor

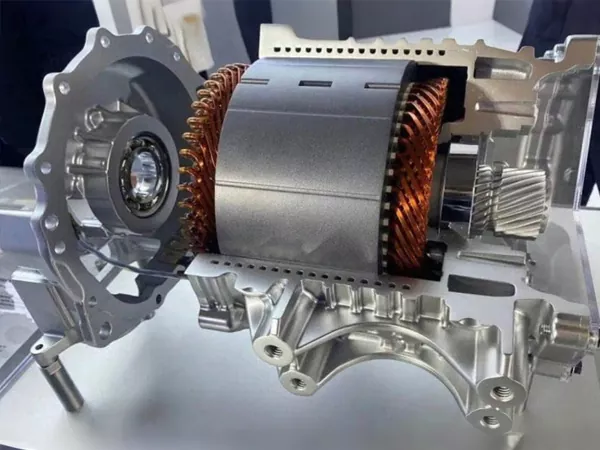

EV Motor Hairpin Conductor

EV Motor Flad Wire Produktion

FAQ

1. Kan denne produktionslinje fremstille flad kobbertråd til transformatorapplikationer?

Ja, linjen er designet til fremstilling af højpræcisions flad kobbertråd til transformatorledere, magnettråd og andre elektriske applikationer.

2. Kan den integrerede tegne- og rullelinje til præcisionskobberfladtråd tilpasses?

Ja, GRM leverer tilpassede produktionslinjeløsninger baseret på dit inputmateriale, færdige tråddimensioner og produktionskrav.

3. Hvilken nøjagtighed kan præcisionsvalseprocessen opnå?

Systemet kan opnå tykkelsestolerance op til ±0,005 mm og breddetolerance op til ±0,01 mm for præcision kobberfladtrådsproduktion.

4. Hvorfor vælge en integreret tegne- og rullelinje i stedet for separate maskiner?

Den integrerede kobber-fladtrådsproduktionslinje forbedrer effektiviteten, reducerer materialehåndtering og sikrer mere stabil produktkonsistens.

Leder du efter en skræddersyet kobberfladtrådsproduktionsløsning?

GRM leverer komplette tekniske løsninger baseret på dine materialespecifikationer, færdige tråddimensioner og downstream-applikationskrav.

Kontakt vores ingeniørteam for teknisk rådgivning og tilpasset produktionslinjedesign.
