Hvordan kan et komplekst profilvalseværk reducere skrot, mens det holder små tolerancer?

Disposition

• Definer komplekse profiler, og hvorfor de er sværere end standardkanaler eller simple rør.
• Identificer de mest almindelige produktionshovedpine: vrid, bue, tilbagespring, overfladefejl og hyppige justeringer.
• Forklar udstyr og opsætningsfunktioner, der forbedrer stabiliteten: stivhed, rulledesignstrategi, guidet formning og spændingsstyring.
• Vis, hvordan en komplet linje (afruller → nivellering → formning → opretning → skåret i længden) hjælper med ensartetheden.
• Giv en køberfokuseret tjekliste, en løsningstabel og en klar FAQ-sektion.

Hvad et valseværk med kompleks profil faktisk gør

A Kompleks profilvalseværker bygget til at danne dele med flere radier, trin, læber, forskydninger og funktionelle funktioner - ofte i en enkelt gennemløbssekvens - mens du kontrollerer geometri på tværs af længde, bredde og tykkelse. Sammenlignet med simplere former forstærker komplekse profiler små variationer: en mindre ændring i strimmeltykkelse, spolesæt, smøring eller indgangsjustering kan blive synlig som snoning, "smil", bue eller ujævne flangehøjder.

Nøglemålet er ikke kun "at danne formen." Det gør detforudsigeligt, skift efter skift, spole efter spole – uden konstant manuel justering. Det er her møllestivhed, standjustering, rulleværktøjsstrategi og processtyring adskiller en stabil linje fra en stressende.

Smertepunkterne bag "Perfekt på papir"-profiler

Komplekse sektioner fejler ofte på forudsigelige måder. Her er de problemer, købere nævner mest, når de udskifter ældre udstyr eller skalerer produktionen:

• Twist og camber:Profilen roterer langs sin længde eller buer sideværts, hvilket skaber tilpasningsproblemer nedstrøms.
• Bølger og bue:Inkonsekvent dannelsesenergi eller resterende stress efterlader en del, der ikke vil sidde fladt eller samles rent.
• Springback drift:Den "samme indstilling" producerer ikke den samme dimension, især når spolens egenskaber ændres.
• Kantrevner og overflademærker:Overformning af tidlige stande, dårlig rullefinish eller forkert smøring skaber defekter.
• Langsomme skift:For meget prøve-og-fejl-opkald efter rulleskift dræber gennemløbet.
• Højt skrot ved start/slutning af spole:Entry-ustabilitet og tail-out-effekter skaber spild, der hurtigt stiger.

De fleste af disse er ikke "operatørproblemer". De er systemproblemer: justering, stivhed, styring og hvordan den formende vej håndterer stress.

Hvordan den rigtige mølleopsætning løser dimensionsdrift

En veldesignetKompleks profilvalseværkfokuserer først på stabilitet og derefter hastighed. Det forbedrer typisk resultater gennem en blanding af strukturelt design og smart konfiguration – afhængigt af din profil, materialeudvalg og tolerancekrav.

1) Stivhed og justering, der bliver siddende

• Stativ med høj stivhed og stabile basisstrukturer hjælper med at forhindre mikroafbøjning, der viser sig som dimensionsvariation.
• Gentagelige justeringer (med klare skalaer eller digitale udlæsninger) reducerer afhængigheden af ​​"stammeviden".
• Ensartet leje- og spindelkvalitet reducerer vibrationsmærker på følsomme overflader.

2) Dannende vej, der håndterer stress i stedet for at tvinge den

• Progressiv formning fordeler deformation på tværs af stativer for at reducere kantspænding og revnerisiko.
• Styret formning og korrekt sidestøtte kan forhindre vridning, før den starter.
• Strategisk brug af nedbrydningsstandere, finnepasseringer og dimensionering kan forbedre den endelige geometrikontrol.

3) Indstignings- og spændingskontrol, der beskytter de første 50 meter

• Bedre afvikling, opretning og nivellering reducerer spolens sæt og giver møllen et ensartet "udgangsmateriale".
• Stabil føring ind i de første standere forbedrer repeterbarheden og reducerer opstartsskrot.
• For længere linjer kan integreret spænding eller hastighedskoordination forhindre subtile træk, der forvrænger komplekse funktioner.

4) Opretning og post-form korrektion, hvor det betyder noget

• Inline glattejern og korrigerende enheder hjælper med at fjerne resterende stresseffekter, der forårsager bue og bølger.
• Skære-til-længde systemer med pålidelig måling reducerer længdevariation og forbedrer nedstrøms montering.

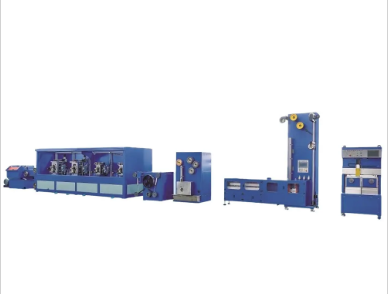

Typisk linjekonfiguration og valgmuligheder

Mange produktionslinjer til komplekse profiler inkluderer den samme "rygsøjle", og tilføj derefter muligheder baseret på tolerancemål og delgeometri. Leverandører kan lideJiangsu Youzha Machinery Co. Ltd.understøtter almindeligvis konfigurerbare linjedesign, så du kan matche udstyr til din produktfamilie frem for at tvinge én profil til at sætte reglerne for alt.

• Uncoiler + coil håndtering:stabil fodring, valgfri hydraulisk ekspansion, spolevogn og sikkerhedslåse.
• Nivellering / opretning:reducerer spolehukommelsen og forbedrer indgangskonsistensen.
• Fodring og vejledning:sidestyre, indstigningsborde og justeringshjælpemidler for at stabilisere de første standere.
• Dannelse af stande:sekvens designet omkring profilen; kan omfatte drevne/ikke-drevne stande afhængigt af processen.
• Inline korrektion:glattejern, snoningskontrol eller dimensionering afhængigt af profilens adfærd.
• Klip til længde og udløb:flyvende cutoff eller stop-start, måling, stabling og beskyttelse af færdige overflader.

Udvælgelsestjekliste for købere og ingeniører

Når du sammenligner maskiner, er det nemt at fokusere på hastighed eller standtælling. For komplekse profiler er en bedre tilgang at evaluere, hvordan systemet beskytter repeterbarhed og reducerer indgreb.

• Profilfamilietilpasning:Danner du én del eller mange lignende former? Modulær værktøjsstrategi kan betyde mere end råhastighed.
• Materialeområde:Tykkelse, flydespænding, belægninger og tilladte overflademærker bør styre rullens finish og formgivning.
• Tolerancemål:Definer kvalitetskritiske dimensioner (flangehøjde, vævsbredde, snoning pr. meter, buegrænser), før du specificerer møllen.
• Forventninger til omstilling:Hvor ofte ændres værktøj? Se efter gentagelige indstillinger, tydelige justeringsreferencer og effektiv adgang.
• Operatør arbejdsbyrde:Hvilke justeringer forventes under stabil drift? Dit mål er "sæt og løb", ikke "babysit og jagt."
• Kvalitetsplan:Bekræft, hvilke måle- og prøveudtagningsmetoder du vil bruge (og hvordan linjedesignet understøtter dem).
• Eftersalgsevne:Forfining af værktøj, tilgængelighed af reservedele og fjernsupport kan bestemme din langsigtede oppetid.

Smertepunkter vs. praktiske modforanstaltninger

Proceskontrol og kvalitetsvaner, der betaler sig

Udstyr betyder noget, men disciplin mangedobler resultater. De mest stabile profillinjer deler et par vaner:

• Opstartsrutine:verificer indgangsjustering, guidekontakt og indstillinger for første stand før rampehastighed.
• Kontrolpunkter i første artikel:mål kritiske for kvalitet dimensioner tidligt og noter de endelige "gode" indstillinger.
• Sporbarhed for spole:log spole ID, tykkelse og nøgleegenskaber, så du kan korrelere dimensionsdrift med materiale.
• Overfladebeskyttelse:Hold rulleværktøjet rent, kontroller snavs og beskyt færdige profiler ved udløb/stabling.
• Træning, der matcher virkeligheden:Lær operatørerne, hvad hver justering faktisk påvirker (drejning vs. bue vs. flangehøjde).

Vedligeholdelse og værktøjspraksis for repeterbarhed

Komplekse profiler straffer små mekaniske løshed. Hvis repeterbarheden pludselig bliver værre, er det ofte ikke rullens design – det er slid, spil eller forurening.

• Kontrol af leje og justering:planlægge inspektioner for at fange tidlig løshed, der bliver til vibrationer og mærkning.
• Værktøjsbevaring:Opbevar ruller korrekt, beskyt færdige overflader og dokumenter renoveringshistorik.
• Guider og kontaktflader:slidte guider kan indføre asymmetriske kræfter, der skaber vrid.
• Smøring og renlighed:konsekvent smøring reducerer varme- og overfladeskader; renlighed forhindrer indlejrede ridser.
• Reservedelsberedskab:kritiske slidkomponenter ved hånden reducerer nedetiden og forhindrer "midlertidige rettelser", der forringer kvaliteten.
