Hvordan drager MBB rundtrådsproduktion fordel af Solar PV Ribbon Machine?

Inde i en moderne solcelleproduktionsfacilitet bliver en tynd kobbertråd, knap tykkere end et menneskehår, tegnet, udglødet og belagt med et præcist lag lodde. Dette er MBB (Multi-Busbar) rund ledning, den kritiske sammenkobling, der vil føre strøm fra tusindvis af individuelle solcelleceller til kanten af ​​solpanelet. Produktionen af ​​denne wire er et vidunder af præcisionsteknik, hvor tolerancer måles i mikron og konsistens er ikke til forhandling. Enhver afvigelse i diameter, belægningstykkelse eller mekaniske egenskaber kan reducere effektiviteten af ​​hele solpanelet. Dette er den krævende verden af ​​fotovoltaisk sammenkoblingsfremstilling, og det er her, Solar PV Ribbon Machine beviser sin væsentlige værdi.

DeSolar PV båndmaskineer et specialiseret stykke produktionsudstyr, der integrerer flere processer i en enkelt, kontinuerlig linje. Den trækker tråden, kontrollerer dens trækstyrke gennem udglødning og påfører en ensartet loddebelægning. Introduktionen af ​​en Solar PV Ribbon Machine i en MBB runde wire produktionslinje er ikke kun en trinvis forbedring; det er en forvandling. Maskinens præcisionskontroller reducerer diametervariation, dens avancerede udglødningssystem sikrer ensartede mekaniske egenskaber, og dens belægningsteknologi leverer ensartet loddetykkelse over hele trådens længde. Disse forbedringer oversættes direkte til MBB-rundtråd af højere kvalitet, hvilket igen fører til mere effektive solpaneler og lavere produktionsomkostninger. Denne artikel vil udforske de specifikke måder, hvorpå en Solar PV Ribbon Machine gavner MBB rundtrådsproduktion, og undersøger de tekniske principper, procesinnovationer og resultater fra den virkelige verden, der gør den til et uundværligt værktøj for solcelleindustrien.

Indholdsfortegnelse

• 1. Hvad er MBB-rundtråd, og hvorfor betyder det noget i solpaneler?
• 2. Hvad er en Solar PV Ribbon Machine, og hvordan virker den?
• 3. Hvordan forbedrer præcisionstegningskontrol tråddiameterkonsistensen?
• 4. Hvordan sikrer annealingsprocessen konsistente mekaniske egenskaber?
• 5. Hvordan reducerer belægningens ensartethed defekter og forbedrer celleforbindelsen?
• 6. Hvad er fordelene ved produktion i den virkelige verden ved at bruge en solcelle-PV-båndmaskine?
• 7. Ofte stillede spørgsmål (FAQ)
• 8. Konklusion

1. Hvad er MBB-rundtråd, og hvorfor betyder det noget i solpaneler?

For at forstå fordelene ved Solar PV Ribbon Machine, skal vi først forstå det produkt, den producerer: MBB rund ledning. MBB, eller Multi-Busbar, refererer til en cellearkitektur, hvor flere tynde ledninger bruges til at opsamle strøm fra solcellen, i modsætning til det traditionelle design med at bruge 3 eller 4 tykkere, flade bånd. Denne arkitektur er et væsentligt fremskridt inden for solcelleteknologi. Ved at øge antallet af samleskinner forkortes strømopsamlingsvejen, hvilket reducerer seriemodstanden og forbedrer den samlede celleeffektivitet. Selve ledningerne skal være ekstremt fine - typisk mellem 0,25 mm og 0,4 mm i diameter - og er belagt med en loddelegering for at lette forbindelsen til cellen.

Overgangen til MBB-rundtråd er blevet drevet af den ubarmhjertige stræben efter højere solcelleeffektivitet. Den reducerede skygge fra de tyndere, runde ledninger øger cellens lysopsamlende område. Den kortere strømvej reducerer resistive tab, og den finere pitch giver mulighed for mere præcis kontrol af cellens elektriske output. Disse fordele øger tilsammen solpanelets effektivitet med 1-2 %, hvilket er en væsentlig gevinst på det konkurrenceprægede solcellemarked. Produktionen af ​​MBB rundtråd er dog væsentligt mere udfordrende end traditionelt bånd. Den mindre diameter og behovet for ultra-præcis diameter og belægningstykkelse kræver et nyt niveau af fremstillingsevne.

Kvaliteten af ​​MBB rund ledning har en direkte indflydelse på solpanelets ydeevne og pålidelighed. En ledning med inkonsekvent diameter vil have variabel modstand, hvilket fører til hot spots og strømtab. En ledning med ujævn loddebelægning vil skabe svage loddeforbindelser, hvilket reducerer panelets mekaniske styrke og pålidelighed. En ledning med forkert trækstyrke kan knække under håndtering. Det er grunden til, at produktionen af ​​MBB-rundtråd er en proces med høj indsats, der kræver det mest avancerede udstyr. PåJiangsu Goodroller Machinery Co., Ltd., har vi udviklet en Solar PV Ribbon Machine, der opfylder disse krævende krav, og sikrer, at hver meter MBB rundtråd produceret er af højeste kvalitet.

2. Hvad er en Solar PV Ribbon Machine, og hvordan virker den?

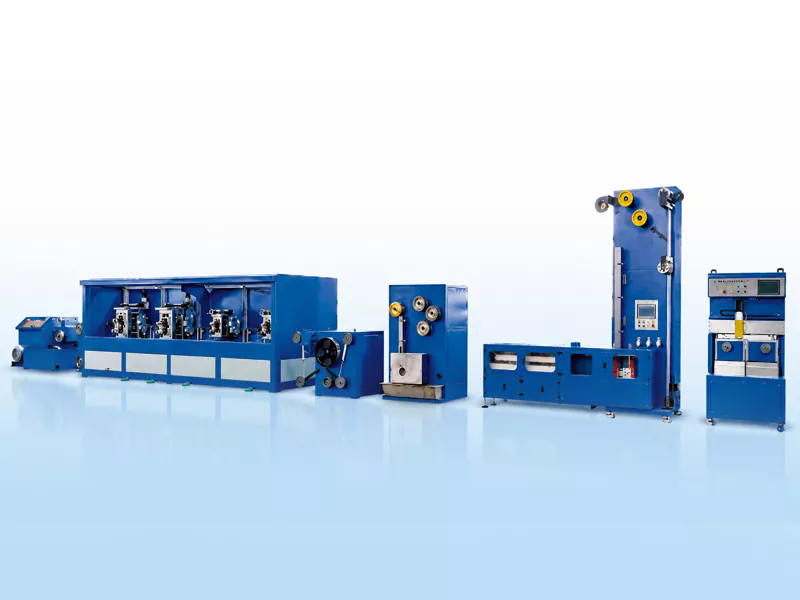

En Solar PV Ribbon Machine er en specialiseret produktionslinje designet til at fremstille de højpræcisions sammenkoblingsledninger, der bruges i solpaneler, inklusive MBB rund ledning. Det er ikke en simpel trådtrækmaskine; det er et sofistikeret system, der integrerer flere kritiske processer i en enkelt, kontinuerlig produktionslinje. Maskinen består typisk af fire hovedtrin: pay-off, tegning, udglødning og coating. Processen begynder med en spole af kobbertråd, som føres gennem en række trækmatricer, der hver reducerer diameteren til den endelige specifikation. Tegningsprocessen styres af et præcist spændingskontrolsystem, der opretholder en konstant trækkraft, hvilket sikrer, at wiren ikke strækkes eller knækkes.

Efter tegnestadiet går tråden ind i udglødningssektionen. Udglødning er en varmebehandlingsproces, der lindrer de indre spændinger, der induceres af trækningsprocessen, genopretter trådens duktilitet og kontrollerer dens mekaniske egenskaber, såsom trækstyrke og forlængelse. Udglødningssektionen består typisk af en flerzoneovn med præcis temperaturstyring, der muliggør justering af udglødningsparametrene for at opnå de ønskede trådegenskaber. Tråden passerer derefter gennem en kølesektion, før den går ind i belægningsstadiet. Belægningen er et kritisk trin, da det påfører et ensartet lag af loddelegering på tråden. Belægningsprocessen udføres typisk ved hjælp af en hot-dip-metode, hvor tråden passerer gennem et bad af smeltet loddemetal. Badets temperatur og hastigheden af ​​tråden styres præcist for at sikre en ensartet belægningstykkelse.

En af nøglefunktionerne ved en moderne solcelle-PV-båndmaskine er dens integration af intelligente styresystemer. Hele produktionslinjen overvåges og styres af en PLC (Programmable Logic Controller), der koordinerer hastighed, spænding, temperatur og belægningstykkelse. Dette sikrer, at produktionsparametrene holdes inden for de snævre tolerancer, der kræves for MBB-rundtråd af høj kvalitet. Vores fabrik på GRM Valseværk har designet vores Solar PV Ribbon Machine med fokus på præcision, pålidelighed og nem betjening. Vi forstår, at vores kunder har brug for en maskine, der kan producere højkvalitetstråd konsekvent, og vores maskine er bygget til at levere den ydeevne.

3. Hvordan forbedrer præcisionstegningskontrol tråddiameterkonsistensen?

Den mest kritiske parameter i MBB rundtrådsproduktion er tråddiameteren. Selv en variation på nogle få mikron kan påvirke ledningens elektriske og mekaniske egenskaber, hvilket fører til strømtab eller brud. Solar PV Ribbon Machine opnår enestående diameterkonsistens gennem en kombination af præcisionstrækningsmatricer og avanceret spændingskontrol. Tegnematricerne er lavet af ekstremt hårde materialer, såsom diamant eller wolframcarbid, og er fremstillet med ultrapræcise dimensioner. Når tråden passerer gennem hver matrice, reduceres dens diameter med en bestemt mængde. Matricerne er arrangeret i en rækkefølge, hvor hver matrice reducerer diameteren lidt mere. Tråden bliver også smurt under trækningsprocessen for at reducere friktion og slid på matricerne.

Spændingskontrolsystemet er den anden nøglekomponent i diameterkontrol. Hvis spændingen på wiren er for høj, vil wiren strække sig og blive tyndere. Hvis spændingen er for lav, vil tråden ikke blive trukket korrekt, hvilket fører til diametervariationer. Solar PV Ribbon Machine bruger et spændingskontrolsystem med lukket sløjfe, der kontinuerligt overvåger trådspændingen og justerer hastigheden af ​​trækkapstanerne for at opretholde en konstant spænding. Dette sikrer, at tråden trækkes med en ensartet hastighed, hvilket resulterer i en ensartet diameter. Spændingen styres også under udglødningsprocessen, da tråden trækkes gennem ovnen. Dette forhindrer ledningen i at hænge eller knække på grund af termisk udvidelse eller sammentrækning.

En Solar PV Ribbon Machine kan typisk opnå en diametertolerance på +/- 2 mikron, hvilket er væsentligt bedre end de +/- 10 mikron, der er typisk for konventionelle trådtræksmaskiner. Denne forbedrede konsistens er afgørende for MBB-rundtråd. En ledning med ensartet diameter giver ensartet modstand, hvilket sikrer, at solcellen fungerer optimalt. Det giver også mulighed for mere pålidelig forbindelse til solcellen, da loddesamlingen er mere ensartet. Dette resulterer i et mere pålideligt og mere effektivt solpanel. Vores fabrik har udviklet et proprietært spændingskontrolsystem, der er i stand til at opnå disse snævre tolerancer, hvilket giver vores kunder den højkvalitets MBB runde ledning, der er nødvendig til næste generation af solceller.

4. Hvordan sikrer annealingsprocessen konsistente mekaniske egenskaber?

Mens diameteren er kritisk, er de mekaniske egenskaber af MBB-rundtråden - dens trækstyrke, duktilitet og forlængelse - lige vigtige. Disse egenskaber bestemmer, hvordan ledningen vil fungere under solpanelets håndtering, lodning og levetid. Hvis tråden er for stiv, vil den være svær at håndtere og kan knække under lodningsprocessen. Hvis ledningen er for blød, kan den hænge ned eller let blive beskadiget. Udglødningsprocessen er ansvarlig for at kontrollere disse egenskaber. Under trækningen hærder kobbertråden, bliver hårdere og mere skør. Udglødningsprocessen opvarmer tråden til en bestemt temperatur og afkøler den derefter langsomt, hvilket omkrystalliserer metalkornene, aflaster den indre spænding og genopretter trådens duktilitet.

I en Solar PV Ribbon Machine er udglødningssektionen en præcist styret multi-zone ovn. Tråden passerer gennem flere zoner, hver ved en forskellig temperatur, for at opnå den ønskede udglødningsprofil. Temperaturen og hastigheden af ​​tråden gennem ovnen bestemmer de endelige mekaniske egenskaber. Ovnen er typisk udstyret med en beskyttende atmosfære, såsom nitrogen eller brint, for at forhindre oxidation af tråden under højtemperaturprocessen. Kølesektionen efter ovnen er også designet til at opnå en specifik kølehastighed, som yderligere påvirker kornstrukturen og mekaniske egenskaber.

Lad os se på et specifikt eksempel: trækstyrken af ​​MBB rundtråd er typisk mellem 25 og 35 kg/mm². Hvis tråden er udglødet til en trækstyrke på 28 kg/mm², vil tråden have god duktilitet og være let at håndtere. Hvis tråden er underglødet, kan trækstyrken være 40 kg/mm², hvilket gør tråden skør. Hvis tråden er overglødet, kan trækstyrken falde til 20 kg/mm², hvilket gør tråden for blød. Solar PV Ribbon Machines præcise temperaturkontrol sikrer, at udglødningsprocessen er gentagelig og konsistent, hvilket giver producenten mulighed for at producere tråd med de nøjagtige mekaniske egenskaber, der kræves. Hos Jiangsu Goodroller Machinery Co., Ltd. har vi stor erfaring med at designe udglødningssektionen af ​​Solar PV Ribbon Machine, hvilket sikrer, at vores kunder kan producere MBB rundtråd med de nødvendige egenskaber.

5. Hvordan reducerer belægningens ensartethed defekter og forbedrer celleforbindelsen?

Det sidste kritiske trin i MBB-rundtrådsproduktion er påføringen af ​​loddebelægningen. Belægningen tjener to formål: den beskytter kobbertråden mod korrosion, og den letter forbindelsen til solcellen. Belægningen skal påføres ensartet og i den korrekte tykkelse. Hvis belægningen er for tynd, giver den muligvis ikke tilstrækkelig beskyttelse eller danner en god loddeforbindelse. Hvis belægningen er for tyk, kan det reducere ledningsevnen af ​​ledningen og øge produktionsomkostningerne. Solar PV Ribbon Machine bruger en hot-dip belægningsproces, hvor tråden passerer gennem et bad af smeltet lodde. Loddemetal er typisk en tin-bly eller tin-bly-sølv legering, selvom blyfri legeringer også bruges. Badets temperatur og trådens hastighed styres præcist for at opnå den ønskede belægningstykkelse.

Ensartetheden af ​​belægningen opnås gennem flere mekanismer. Tråden er forrenset og ofte flusset før den går i loddebadet for at sikre en god befugtning. Badets temperatur styres til inden for +/- 2°C for at opretholde ensartet viskositet og overfladespænding. Tråden trækkes ud af badet i en kontrolleret vinkel, hvilket hjælper med at fjerne overskydende loddemetal. Den coatede tråd passerer derefter gennem et aftørringssystem, såsom et sæt luftknive eller keramiske viskere, for at fjerne overskydende loddemetal og sikre en ensartet belægning. Den endelige belagte tråd afkøles derefter og spoles på en opsamlingsspole.

Følgende tabel opsummerer de vigtigste procesparametre for belægningssektionen af ​​en solcelle-PV-båndmaskine.

Den ensartede belægning leveret af Solar PV Ribbon Machine er afgørende for pålideligheden af ​​solpanelet. En ensartet belægning sikrer, at loddesamlingen mellem ledningen og solcellen er stærk og ensartet, hvilket giver god elektrisk kontakt og mekanisk styrke. Dette mindsker risikoen for svigt af solpanelet. Hos Jiangsu Goodroller Machinery Co., Ltd., har vi optimeret belægningssektionen af ​​vores Solar PV Ribbon Machine til at levere den højeste kvalitet belægning, hvilket sikrer, at vores kunders MBB runde tråd opfylder de mest krævende krav.

6. Hvad er fordelene ved produktion i den virkelige verden ved at bruge en solcelle-PV-båndmaskine?

Indførelsen af ​​en solcelle-PV-båndmaskine til MBB-rundtrådsproduktion giver en række håndgribelige produktionsfordele. Disse fordele kan måles i form af øget udbytte, forbedret produktkvalitet og reducerede produktionsomkostninger. Lad os undersøge de specifikke måder, hvorpå en Solar PV Ribbon Machine forbedrer produktionsprocessen. En af de væsentligste fordele er reduktionen i skrotraten. Præcisionen af ​​Solar PV Ribbon Machine, især dens lukkede sløjfe kontrolsystemer, minimerer diametervariationer, udglødningsinkonsekvenser og belægningsfejl. Dette resulterer i, at en højere andel af tråden opfylder specifikationerne, hvilket reducerer mængden af ​​tråd, der skal kasseres.

En anden fordel er stigningen i produktionshastigheden. En moderne Solar PV Ribbon Machine kan køre med hastigheder på 10-30 meter i minuttet, hvilket er betydeligt hurtigere end ældre maskiner. Højhastighedsdriften, kombineret med maskinens pålidelighed, øger produktionslinjens samlede gennemløb. Dette giver producenterne mulighed for at imødekomme den stigende efterspørgsel efter MBB rundtråd uden at skulle investere i yderligere produktionslinjer. Solar PV Ribbon Machine tilbyder også forbedret proceskontrol, hvilket gør det muligt for producenterne at producere tråd med ensartede egenskaber, uanset variationer i råmaterialer eller driftsforhold. Dette reducerer behovet for hyppige procesjusteringer og kvalitetstjek, hvilket yderligere forbedrer effektiviteten.

De virkelige fordele ved at bruge en Solar PV Ribbon Machine er illustreret i følgende tabel, som sammenligner ydeevnen af ​​en typisk konventionel produktionslinje med en linje udstyret med en Solar PV Ribbon Machine.

Disse tal viser, at Solar PV Ribbon Machine ikke kun er en trinvis forbedring; det er en trinvis ændring i MBB rundtrådsproduktion. Kombinationen af ​​forbedret præcision, højere hastighed og lavere skrothastighed fører til en betydelig stigning i produktionen og en reduktion i produktionsomkostningerne. For producenter af MBB-rundtråd er investering i en solcelle-PV-båndmaskine et strategisk træk, der kan forbedre deres konkurrenceevne og rentabilitet. Vores fabrik på GRM Rolling Mill er forpligtet til at give vores kunder solcellebåndsmaskiner af højeste kvalitet, der hjælper dem med at opnå disse produktionsfordele i den virkelige verden.

7. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvilke ledningsdiametre kan en Solar PV Ribbon Machine producere?

Svar: En typisk Solar PV Ribbon Machine kan producere MBB rund tråd i en række diametre, typisk fra 0,20 mm til 0,50 mm. Det specifikke diameterområde afhænger af maskinens konfiguration og de anvendte matricer. Vores fabrik hos Jiangsu Goodroller Machinery Co., Ltd. tilbyder maskiner, der kan tilpasses til at producere specifikke diametre, og vi kan også levere værktøj til en lang række størrelser. De mest almindelige diametre for MBB rundtråd er 0,25 mm, 0,30 mm og 0,35 mm, men maskinen kan tilpasses til andre størrelser efter behov.

Spørgsmål 2: Hvilke typer loddebelægninger kan Solar PV Ribbon Machine påføre?

Svar: Solar PV Ribbon Machine kan påføre en række forskellige loddebelægninger, herunder standard tin-bly (SnPb) legeringer, blyfri legeringer (såsom SnAgCu, SnBi og SnAg) og brugerdefinerede legeringer. Belægningstypen bestemmes af sammensætningen af ​​loddebadet. Maskinen er designet til at fungere med forskellige loddelegeringer ved at justere badets temperatur og trådhastigheden. Vores fabrik kan give vejledning om den bedste belægningslegering til din specifikke anvendelse og kan levere det nødvendige udstyr.

Spørgsmål 3: Hvordan håndterer Solar PV Ribbon Machine forskellige trådmaterialer?

Svar: Solar PV Ribbon Machine er primært designet til kobbertråd, som er standardmaterialet til fotovoltaiske sammenkoblingsledninger. Maskinen kan dog også håndtere andre materialer, såsom forsølvet kobber eller aluminium, med passende justeringer af procesparametrene. Tegnings- og udglødningsprocesserne skal muligvis modificeres til forskellige materialer, og belægningsprocessen skal tilpasses den specifikke loddelegering. Vores fabrik kan tilpasse maskinen til at håndtere dine specifikke trådmateriale og belægningskrav.

Spørgsmål 4: Hvad er vedligeholdelseskravet for en Solar PV Ribbon Machine?

Svar: Solar PV Ribbon Machine er designet til pålidelig drift med minimal vedligeholdelse. Rutinemæssig vedligeholdelse omfatter rengøring af trækdyserne, kontrol af spændingskontrolsystemet og overvågning af remmenes og lejernes tilstand. Udglødningsovnen kræver også periodisk inspektion og kalibrering af temperaturfølerne. Loddebadet kræver regelmæssig rengøring og genopfyldning af loddelegeringen. Vores fabrik leverer en omfattende vedligeholdelsesmanual og tilbyder teknisk support for at hjælpe kunderne med at holde deres maskiner i drift med maksimal ydeevne.

Spørgsmål 5: Hvad er den typiske levetid for en Solar PV Ribbon Machine?

Svar: En højkvalitets Solar PV Ribbon Machine kan have en levetid på 10-15 år eller mere, afhængigt af vedligeholdelsesniveauet og driftsbetingelserne. Nøglekomponenterne, der kan kræve udskiftning over tid, omfatter trækningsmatricerne, udglødningsovnens varmeelementer og loddebadskomponenterne. Vores fabrik hos Jiangsu Goodroller Machinery Co., Ltd. leverer et komplet udvalg af reservedele og teknisk support for at sikre, at vores maskiner fortsætter med at fungere pålideligt i hele deres levetid.

8. Konklusion

Solar PV Ribbon Machine er et vigtigt værktøj til produktion af højkvalitets MBB rundtråd. Dens præcisionstegning, kontrollerede udglødning og ensartede belægningsegenskaber gør det muligt for producenterne at producere tråd med enestående konsistens, hvilket fører til reduceret skrot, øget produktionshastighed og et bedre slutprodukt. Ved at investere i en Solar PV Ribbon Machine kan producenterne imødekomme den voksende efterspørgsel efter højeffektive solpaneler, samtidig med at de reducerer deres produktionsomkostninger og forbedrer deres miljømæssige fodaftryk. Fordelene ved Solar PV Ribbon Machine rækker ud over produktionslinjen; de bidrager til udviklingen af ​​mere effektive og pålidelige solpaneler og fremskynder overgangen til en bæredygtig energifremtid.

Hos Jiangsu Goodroller Machinery Co., Ltd. er vi forpligtet til at fremme teknologien til produktion af solforbindelsesledninger. Vores Solar PV Ribbon Machines er designet med præcision, pålidelighed og brugervenlighed i tankerne, hvilket sikrer, at vores kunder kan producere MBB rundtråd af højeste kvalitet. Vi inviterer dig til at kontakte os for at lære mere om vores maskiner, og hvordan de kan gavne din produktionsdrift.

Kontakt Jiangsu Goodroller Machinery Co., Ltd. i dagfor at opdage, hvordan vores Solar PV Ribbon Machine kan transformere din MBB rundtrådsproduktion.
